Mise en œuvre de la solution EnveoVent Chrono
Les 3 méthodes de pose possibles
L'installation d'EnveoVentS Chrono peut se réaliser de trois façons différentes : soit une pose à l'avancement, soit une pose par cadre, soit une pose pendulaire. Découvrez les avantages de chaque méthode ainsi que les étapes détaillées pour leur mise en place.
Pose à l'avancement
- Méthode fiable et efficace
- Idéal pour les menuiseries en quinconce
- Facile à poser en sous-traitance
Pose par cadre
- Réduction du nombre de fixations
- Pour les murs incertains
- Possibilité de préfabriquer
Pose pendulaire
- Méthode très rapide
- Pour les bâtiments bien tramés
- Idéal pour les nacelles bi-mats

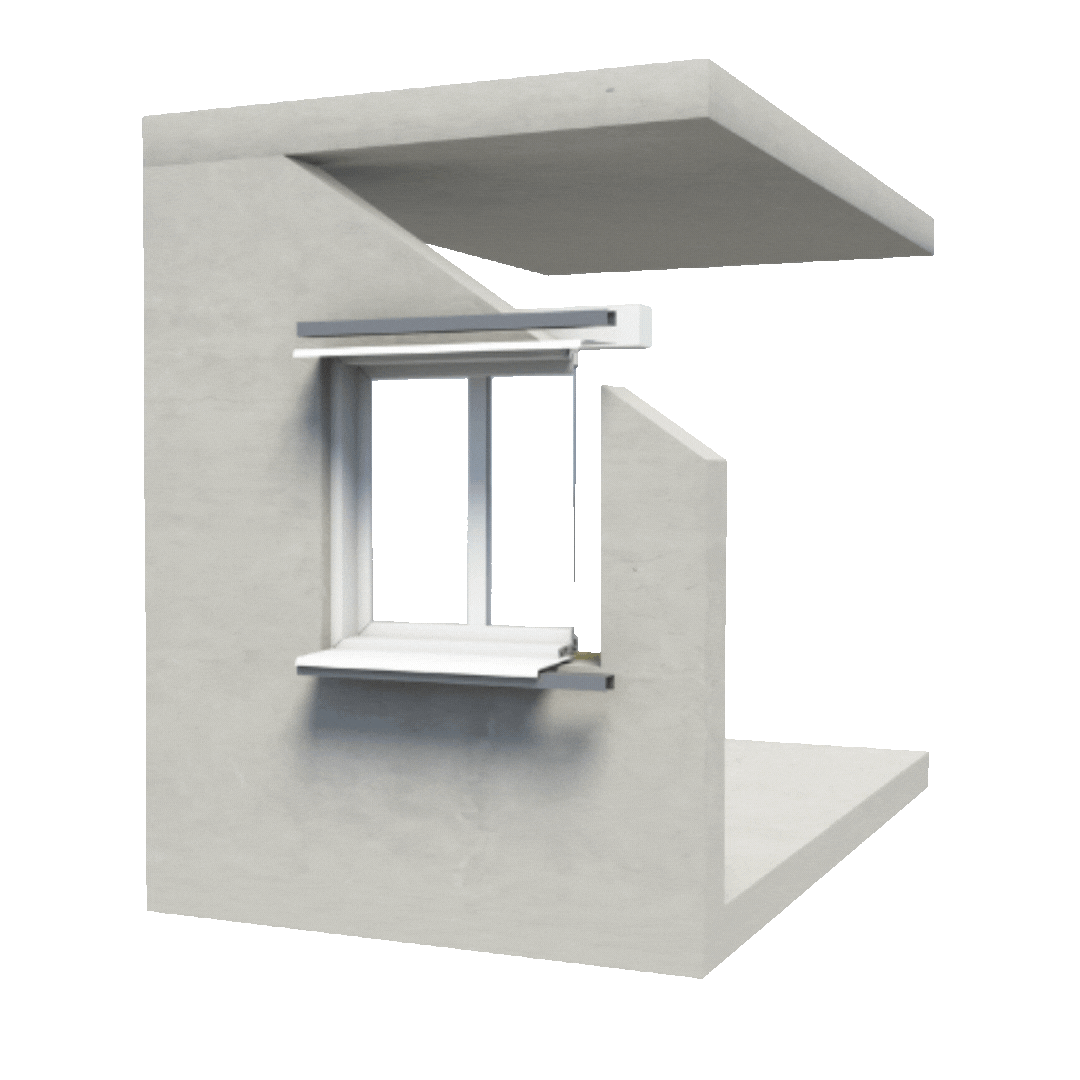

Pose à l'avancement
Les avantages de cette méthode
- Elle est couramment utilisée dans l'industrie, ce qui la rend fiable et efficace.
- Cette méthode se marie parfaitement avec les projets de sous-traitance, à condition de suivre rigoureusement le plan de repérage.
- Si votre bâtiment présente des menuiseries en quinconce, cette méthode est idéale.
- Avec la pose à l'avancement, il est possible de faire intervenir des équipes distinctes pour la pose des pattes d'équerre et de l'ossature, ce qui améliore l’efficacité.
Pas-à-pas de mise en oeuvre
Etape 1 : fixation des platines
Effectuer un relevé du support puis vérifier la tenue des fixations mécaniques dans celui-ci (selon le e-cahier 1661).
Tracer les emplacements des platines sur le mur support, selon le plan de calepinage fourni.
Fixer les platines dans le support, aux emplacements préalablement définis.
Etape 2 : installation des profils verticaux
Installer les profils verticaux toute hauteur, entre les platines.
Régler les aplombs et la lame d'air (en fonction de l'épaisseur d'isolant qui sera installé par la suite). La lame d'air sera de 2 cm minimum.
Etape 3 : assemblage et clipsage des traverses
Installer les traverses horizontales et les clipser sur les profils verticaux.
Visser, par le côté extérieur, les connexions entre ces éléments horizontaux et verticaux, ce qui assurera la solidité de l'ensemble.
Etape 4 : finalisation de l'assemblage
Clipser les montants complémentaires sur les traverses et visser les connexions par l'extérieur.
Régler les aplombs et la lame d'air avec soin pour ces montants verticaux complémentaires.
Compléter le vissage pour l'ensemble des connexions en ajoutant des vis côté intérieur.
Etape 5 : pose de l'isolant et des fixations
Insérer l'isolant en laine de verre dans les profilés verticaux. Cet isolant devra être en contact avec la paroi support et ne devra pas obturer la lame d'air, une fois le montage terminé.
Le maintien de l'isolant sera réalisé à l'aide de fixations de type Clip'Isol ou à l'aide de chevilles étoilées (de type Inco II).
Etape 6 : pose du bardage et habillage des menuiseries
Installer le bardage de finition choisi en respectant la lame d'air de 2 cm minimum entre l'isolant et la finition.
Finaliser l'ensemble en habillant les contours de menuiserie.

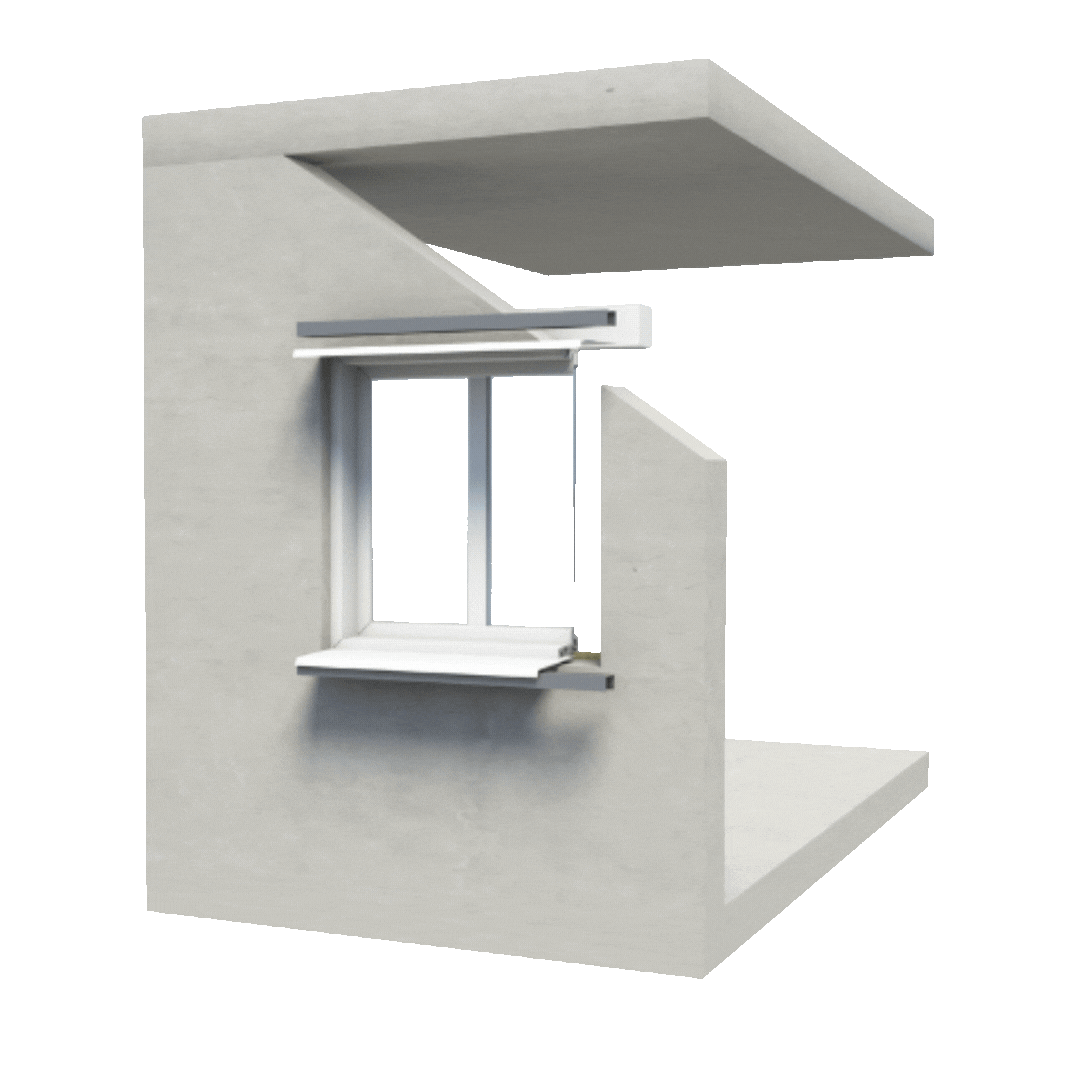

Pose par cadre
Les avantages de cette méthode
- Cette méthode utilise une fixation uniquement sur le refend et/ou les dalles, ce qui réduit considérablement le nombre de platines.
- Si vous avez affaire à un mur de soutien incertain ou à de l'amiante, cette méthode vous permet d'éviter tout problème de fixation.
- Avec la pose par cadre, il est possible de préfabriquer les ossatures à pied d'œuvre ou même de les approvisionner préassemblées. Cela représente un gain de temps supplémentaire et une efficacité accrue.
Pas-à-pas de mise en oeuvre
Etape 1 : fixation des platines
Effectuer un relevé du support puis vérifier la tenue des fixations mécaniques dans celui-ci (selon le e-cahier 1661).
Tracer les emplacements des platines aux quatre coins du chevêtre.
Fixer les platines dans le support, aux emplacements préalablement définis.
Etape 2 : montage et fixation du cadre
Assembler le cadre par clipsage entre les éléments, à pied d'oeuvre et selon le plan de calepinage fourni.
Visser les connexions entre les montants verticaux et les traverses horizontales par vissage côté intérieur et côté extérieur, pour assurer un bon maintien de l'ensemble des éléments.
Etape 3 : installation et ajustement du cadre
Monter le cadre sur les 4 platines préalablement fixées dans le mur support.
Régler les aplombs et la lame d'air selon l'épaisseur d'isolant choisi. La lame d'air sera de 2 cm de largeur minimum.
Etape 4 : pose de l'isolant et des fixations
Insérer l'isolant en laine de verre dans les profilés verticaux. Cet isolant devra être en contact avec la paroi support et ne devra pas obturer la lame d'air, une fois le montage terminé.
Le maintien de l'isolant sera réalisé à l'aide de fixations de type Clip'Isol ou à l'aide de chevilles étoilées (de type Inco II).
Etape 5 : pose du bardage et habillage des menuiseries
Installer le bardage de finition choisi en respectant la lame d'air de 2 cm minimum entre l'isolant et la finition.
Finaliser l'ensemble en habillant les contours de menuiserie.
Pose pendulaire
Les avantages de cette méthode
- Cette méthode est encore plus rapide que la pose par cadre, ce qui représente un gain de temps considérable pour votre projet de construction.
- La fixation des équerres est intuitive et facile à réaliser.
- Si votre bâtiment est bien tramé ou répétitif, cette méthode est idéale. Elle permet une installation précise et rapide.
- Cette méthode est également idéale pour les poses en nacelles bi-mats.
Pas-à-pas de mise en oeuvre
Etape 1 : fixation des platines hautes
Effectuer un relevé du support puis vérifier la tenue des fixations mécaniques dans celui-ci (selon le e-cahier 1661).
Tracer les emplacements des platines hautes au niveau du dernier plancher haut.
Fixer les platines hautes dans le support, aux emplacements préalablement définis.
Etape 2 : installation des profils verticaux
Installer les profils verticaux toute hauteur.
Puis régler les aplombs et la lame d'air en fonction de l'épaisseur d'isolant choisi.
Etape 3 : fixation des traverses et des connexions
Installer et clipser les traverses horizontales dans les montants verticaux.
A chaque intersection, finaliser la connexion en installant une vis côté extérieur.
Etape 4 : fixation des montants complémentaires et connexions
Clipser les montants verticaux complémentaires sur les traverses préalablement installées.
Visser chaque connexion à l'aide d'une vis placée côté extérieur.
Etape 5 : fixation des platines basses
Installer les platines basses en respectant les étapes suivantes :
- boulonnage de la platine sur le profil vertical
- alignement vertical par laser ou fil à plomb
- Perçage direct au travers de la platine pour installer les fixations dans le support.
Régler les aplombs et la lame d'air, selon l'épaisseur de l'isolant choisie.
Sécuriser les connexions entre profilés verticaux et traverses horizontales à l'aide de vis, placées côté intérieur.
Mettre en place les profils verticaux toute hauteur de l'étage inférieur.
Etape 6 : pose de l'isolant et des fixations
Insérer l'isolant en laine de verre dans les profilés verticaux. Cet isolant devra être en contact avec la paroi support et ne devra pas obturer la lame d'air, une fois le montage terminé.
Le maintien de l'isolant sera réalisé à l'aide de fixations de type Clip'Isol ou à l'aide de chevilles étoilées (de type Inco II).
Etape 7 : pose du bardage et habillage des menuiseries
Installer le bardage de finition choisi en respectant la lame d'air de 2 cm minimum entre l'isolant et la finition.
Finaliser l'ensemble en habillant les contours de menuiserie.
